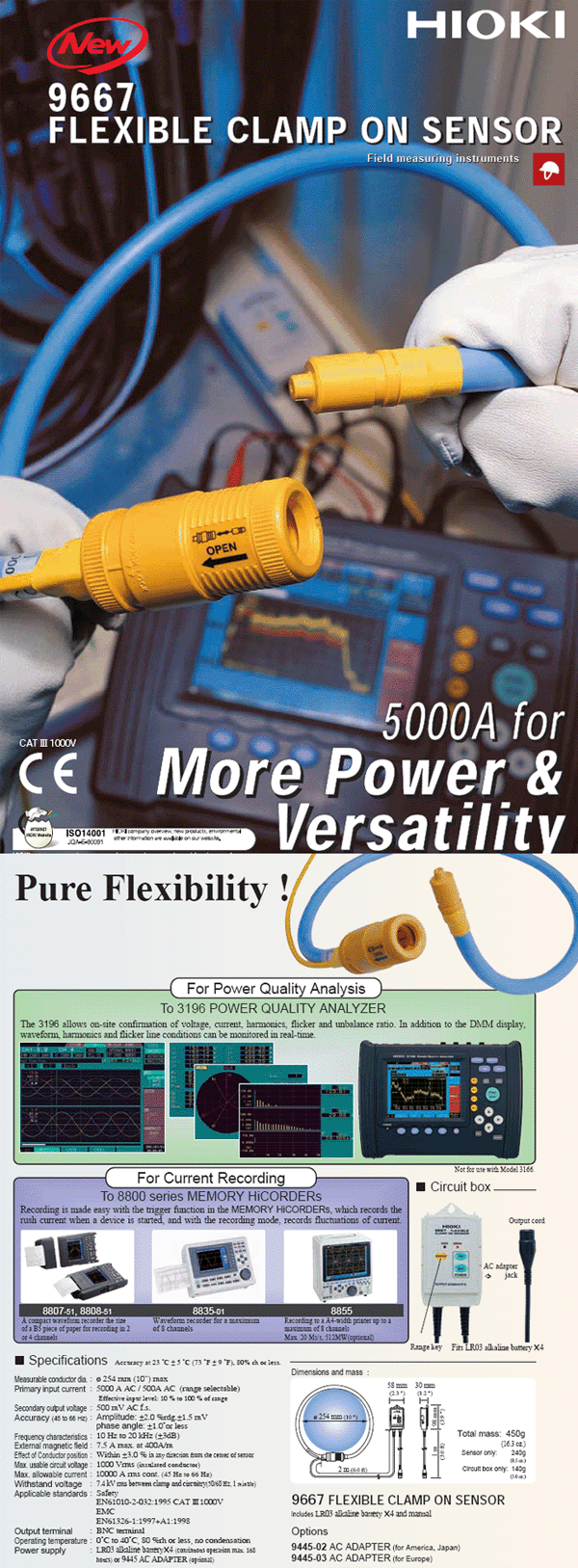

· 전류파형 측정용 .PQA용 전류 SENSOR (전압출력형）
· PQA (전원품질 ANALYZER), MEMORY HiCORDER 등에서 대전류측정
· 대전류에서도 발열이 없는 공심(空芯) Coil형 경량 Sensor
· 내부에 들어간 배선도 Flexible하게 대응 |
|
|
 |
- 정격1차전류 : AC 5000A ~ 500A AC 500A ~ 50A
- 출력전압 : AC 500mV f.s. (AC 0.1mV/A) AC 500mV f.s. (AC 1mV/A)
- 진폭정확도 : ±2.0% rdg. ±1.5mV (45.66Hz, Range. 10% 이상 입력에서))
- 위상정확도 : ±1°(45 ~ 66Hz에서)
- 최대허용입력 : AC 10000A 연속 (45 ~ 66Hz)
- 주파수특성 : 10Hz ~ 20kHz에서 ±3dB (정확도 편차)
- 대지간최대정격전압 : AC 1000V rms(절연 도체)
- 측정가능도체직경 : φ 254mm 이하
- 전 원 : 단 4 Alkali 건전지 (LR03) ×4, 연속 사용시간: 7일 또는 9445-02 AC ADAPTER
- 사이즈 . 무게 :
Sensor부: 910mm 길이
회로부: 57.5W × 86.5H × 30Dmm, 450g
Sensor.회로간 코드 길이 2m, 출력 코드 길이 1m
- 부속품 : 단 4 Alkali 건전지 (LR03) × 4
※ 3196 전원품질 ANALYZER외, 전압입력 기록계 등에서 전류 입력용 Sensor로 사용 가능합니다.
[ 편 리 한 점 ]
대전류에서도 발열이 없고 경량 센서로 대전류 또는 대구경의 케이블과, 종래의 코어 형 센서에서 혼잡한
배선에도 강력하게 대응할 수 있습니다.
[ 주 사 용 처 ]
* 전원 품질 관리의 용도에 ...
- 3196전원 아널라이저에 접속
- 3196은 전압/ 전류/ 전력/ 고주파 등을 확인 할 수 있습니다.
- 결선 하면 DMM 표시에 더하고, 물결 모양 표시,고주파도 표시, 후릿카 표시 등 측정 라인의 현상을 파악
할 수 있습니다.
* 대전류 기록 용도에 ...
- 8800series 메모리 하이 코더에 접속
- 8800시리즈의 사용하면, 기기 시동시의 돌입 전류 기록 등이 간단하게 행할 수 있습니다.
|
Rated input current
|
500 A AC, 5000 A AC |
|
Rated output current
|
0.5 V AC |
|
Accuracy (at 45 to 66 Hz)
|
Amplitude: ±2.0 % rdg. ±1.2 mV , Full scale (f.s.) is the
3196 range value, Phase: ±1° or less |
|
Frequency characteristics
|
10 Hz to 20 kHz |
|
Max. allowable input
|
continuous 10000 A rms (45 to 66 Hz) |
|
Max. circuit voltage
|
1000 V AC rms (insulated wire) |
|
Core jaw dia.
|
Ø254 mm(10 in) |
|
Dimensions, mass
|
254 mm(10 in)W × 86 mm(3.39 in)H × 30 mm(1.18 in)D, 140 g
(4.9 oz), sensor length: 910 mm(2.99 ft) |
|
|
 |
|
|
 |
|
| |
|
|
제품번호 : 9667
